製品ご案内

金属プレス加工は、順送プレス・単発プレス・曲げ加工など幅広く承ります。

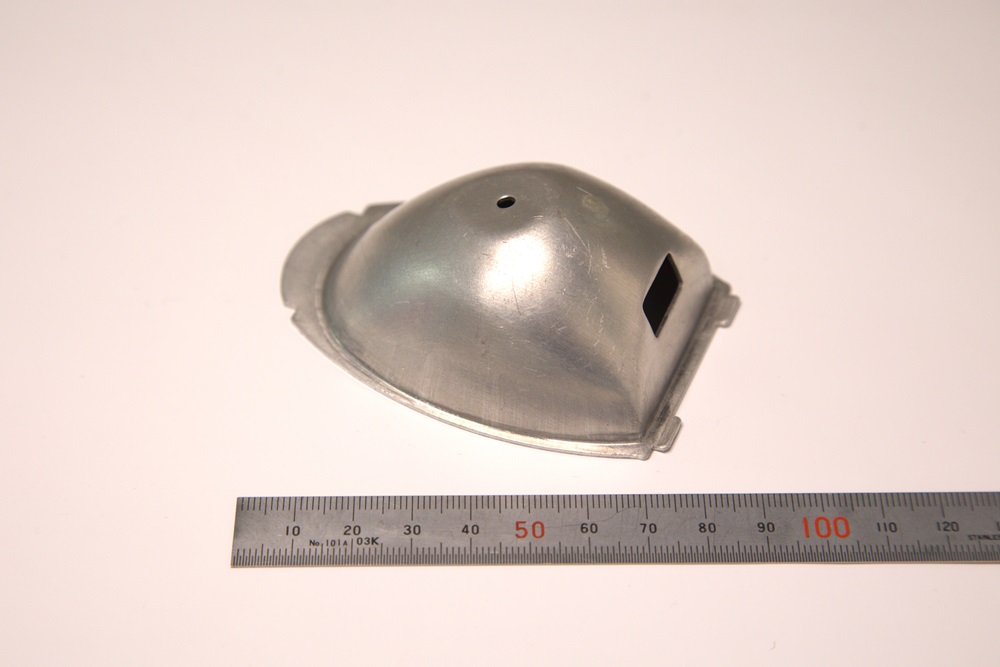

単発プレス加工　アルミ絞り加工

後加工:アルマイト処理、タップ
製品用途:LEDダウンライト　

材質:Ａ1050ーO材　
(アルミ）
板厚:t1.0mm
後加工:ショット、アルマイト処理
製品用途:照明器具


材質：Ａ5052　
(アルミ）
板厚：t3.0mm
後加工:
製品用途:金属バットのグリップ




材質：アルミ
板厚：t　mm

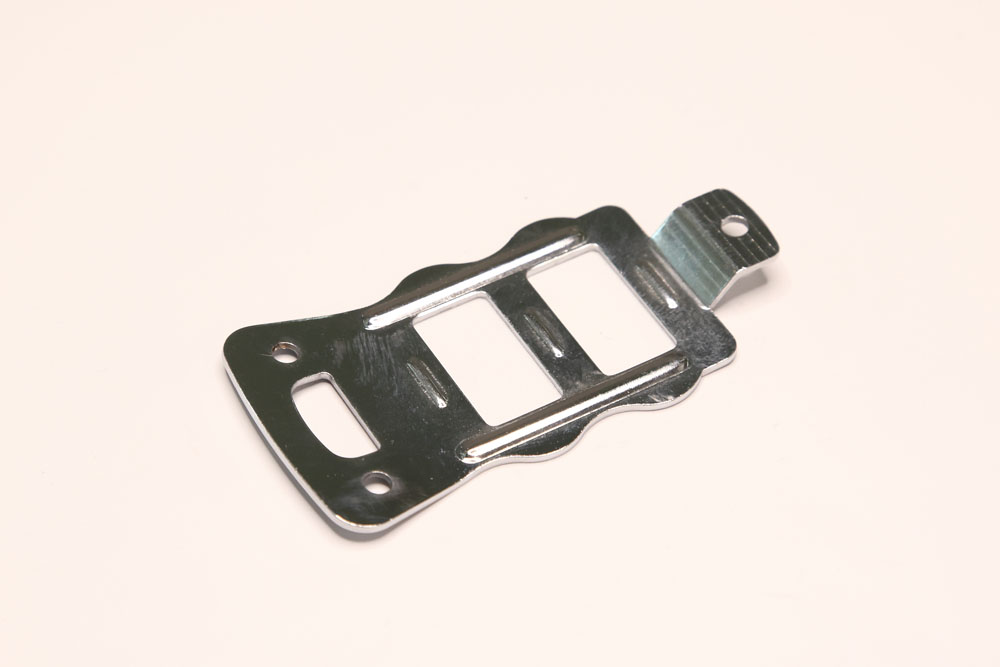

後加工　メッキ処理
製品用途:ランドセル

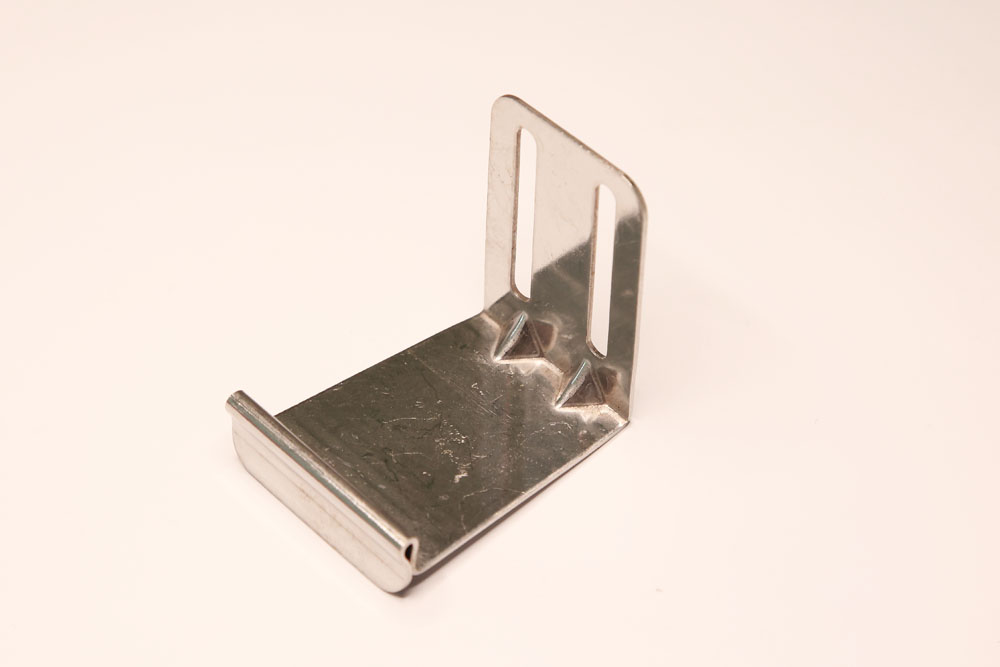

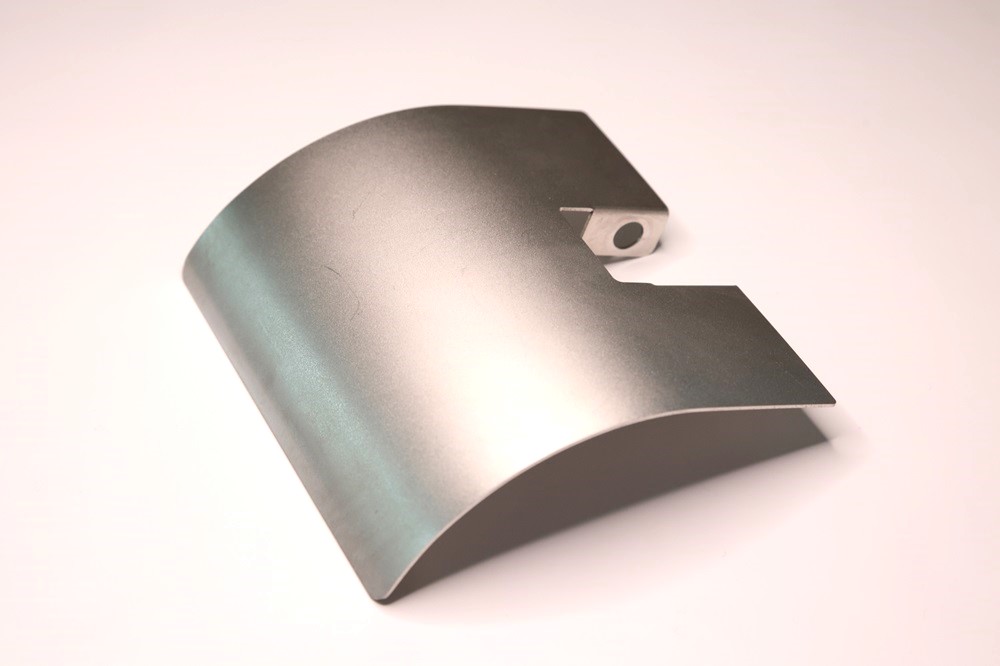

単発プレス加工事例　ステンレス加工

材質:SUS304　2B
（ステンレス）
板厚:t0.8mm
後加工:ビーズショット、
化研処理
製品用途:
トイレットペーパーカバー


材質:SUS304　2Ｂ　
(ステンレス)
板厚:t1.2mm
後加工:光沢バレル研磨
製品用途:面格子取付金具



材質:SUS304　2B　
（ステンレス）
板厚:t0.8mm/t0.6mm
後加工:タップ、スポット、
脱脂処理
製品用途:ＯＡ機器

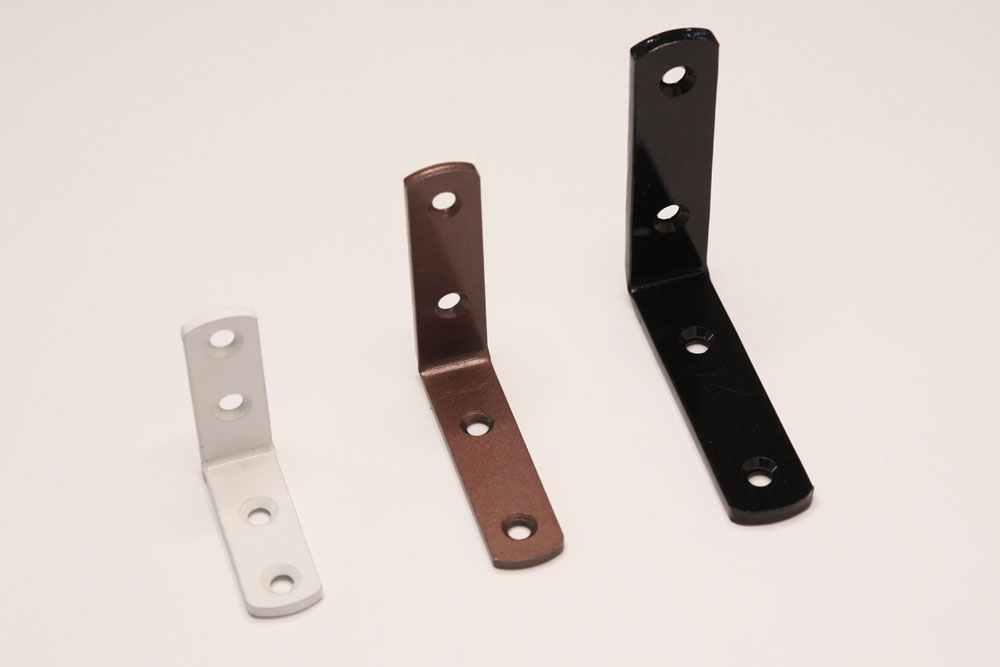

材質:SPCC　FＢ材　
（鉄）
板厚:t3.0mm
後加工:メラミン焼き付け塗装
製品用途:DIY金具

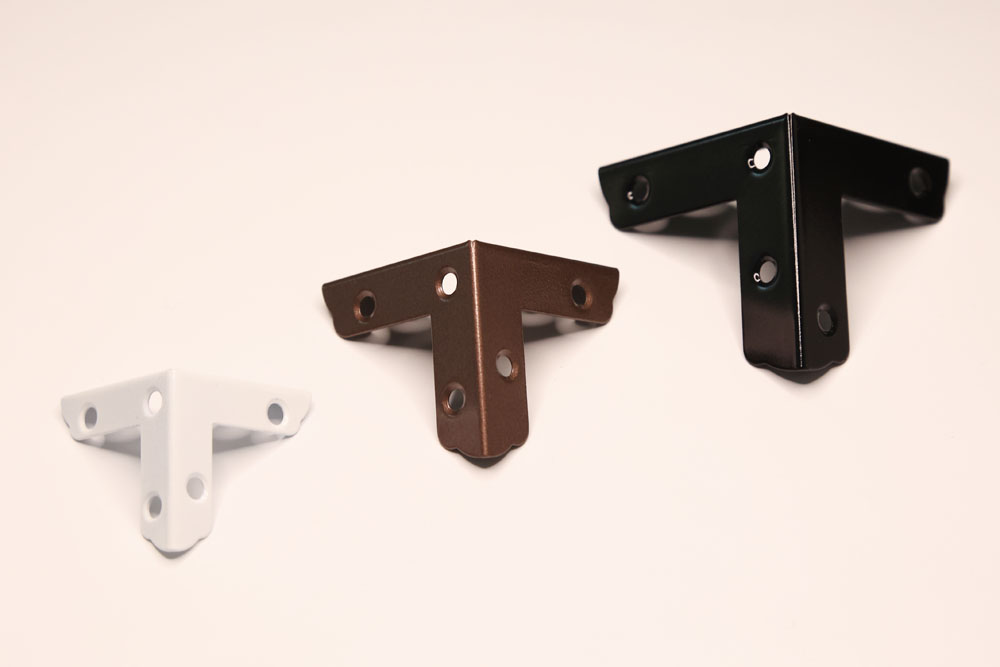

材質:SPCCーSD
（鉄）
板厚:t0.8mm
後加工:メラミン焼き付け塗装
製品用途:DIY金具


材質:SPHCーP　
（鉄）
板厚:t2.0mm
後加工：カシメ、
メラミン焼き付け塗装
製品用途:棚受け金具

材質:SPTE　
(ブリキＥＴ両面印刷）
板厚:t0.3mm
後加工:組付け
製品用途:仏具金具


材質:Ｃ2801Ｐ　
3種－1/4
(真鍮）
板厚:t1.0mm
後加工:バフ研磨、脱脂処理
製品用途:仏具金具

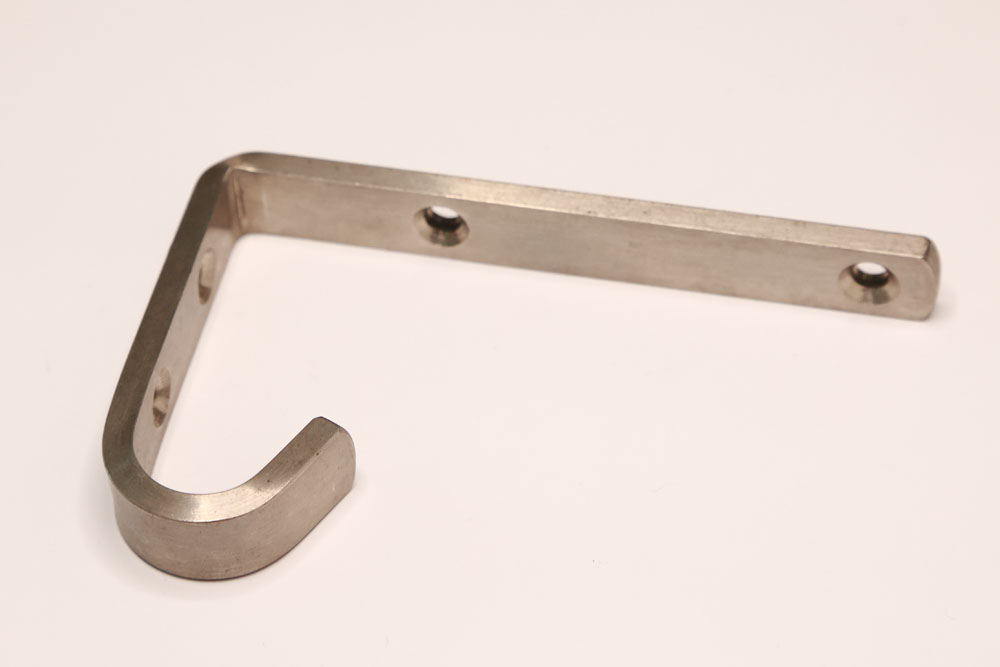

材質:SUS　304　
ヘア-ライン　
（ステンレス）
板厚:t5.0mm
後加工:皿面取り、バフ研磨、
脱脂処理
製品用途:棚受けフック金具

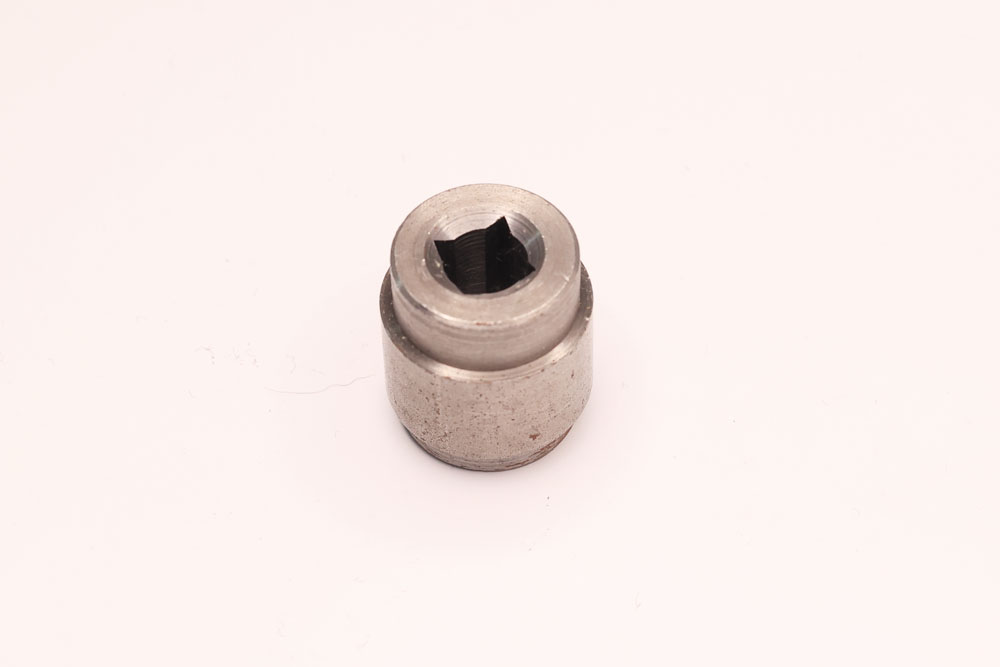

材質:ＳＳ400　
（鉄）
板厚:L23×∅20
切削加工後プレス加工
製品用途:ロック部品

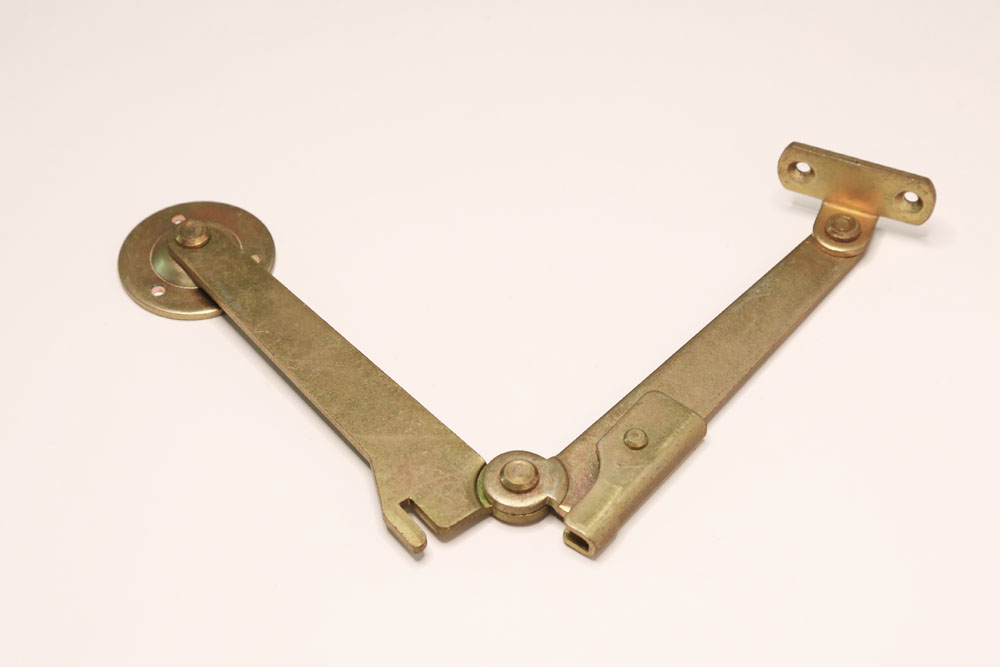

材質:ＳPCCーＰ
（鉄）
板厚:t3.0mm
後加工:組み付けカシメ、
6価クロメート鍍金
製品用途:扉のヒンジ金具

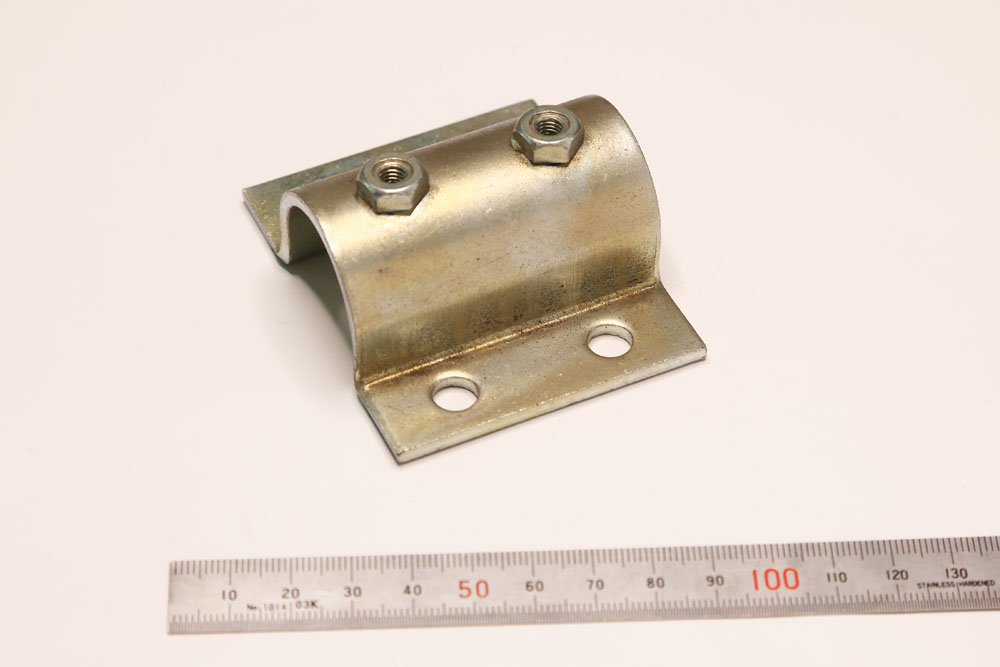

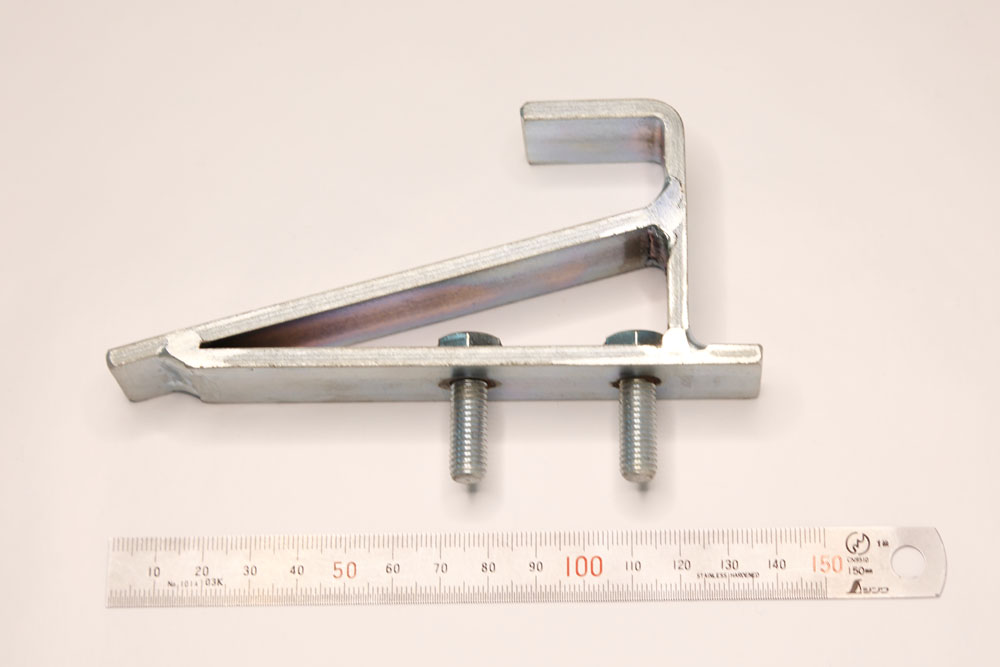

材質:ＳＳ400　
（鉄）
板厚:t3.0mm
後加工:溶接、
ボルト組み付け、
6価ユニクロ鍍金
製品用途:輸送機器部品

材質:ＳPHCーＰ
（鉄）
板厚:t3.0mm
後加工:スタッド溶接、
3価ユニクロ鍍金
製品用途:パイプ取付金具

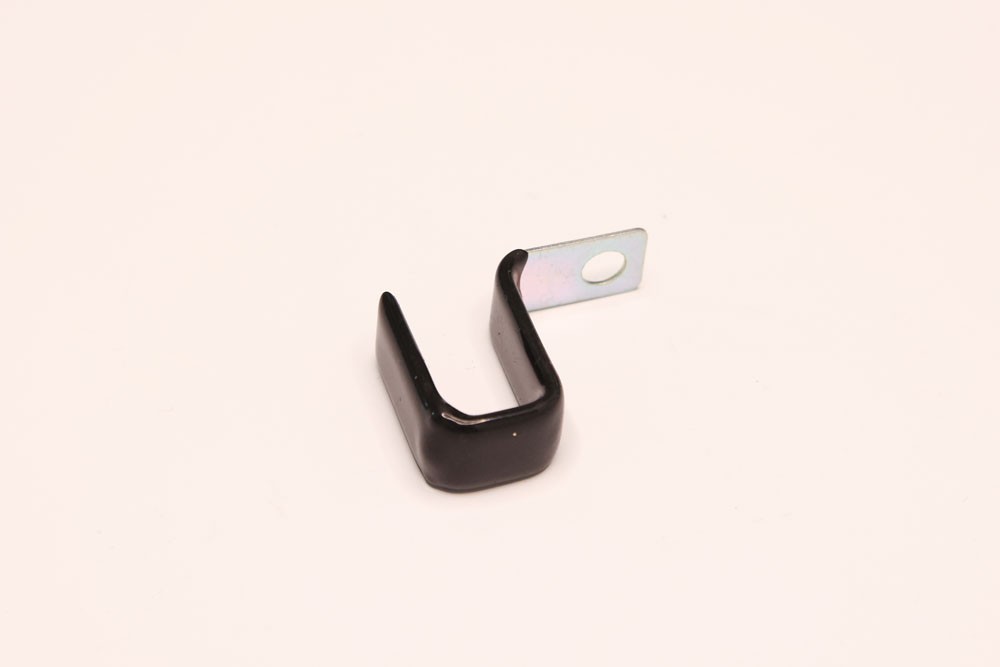

材質:SPCC－SD　
（鉄）
板厚:t0.8mm
後加工:3価クロメート鍍金、
PVCコーティング処理
製品用途:自動車部品

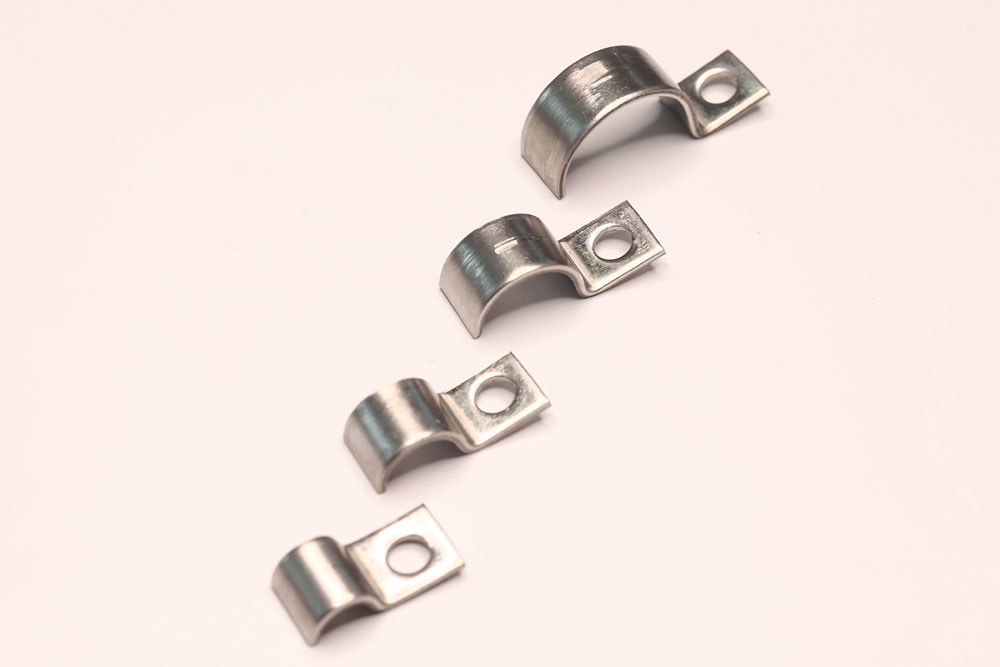

材質：SUS 304 2B
（ステンレス）
板厚：ｔ1.5ｍｍ
加工後：脱脂処理
製品用途：配管止金具

材質：SPCC
板厚：ｔ　ｍｍ
加工後：メッキ処理
製品用途：ランドセル金具

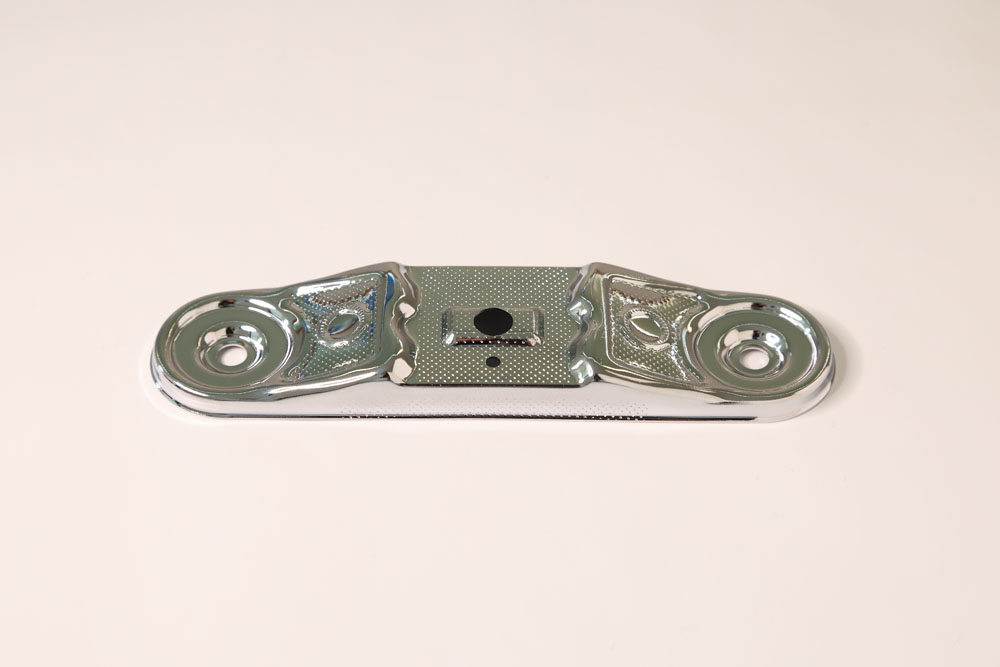

材質：SPCC-SB
（鉄磨材）
板厚：ｔ1.0ｍｍ
加工後：クロームメッキ
製品用途：装飾金具


材質：SECC-NP
（鉄）
板厚：ｔ1.0ｍｍ
加工後：縁切削・
タップ・電着塗装
製品用途：計器部品


材質:SBS　60
（鋼鉄）
板厚:t0.5mm
後加工:脱脂処理
製品用途:自動車部品

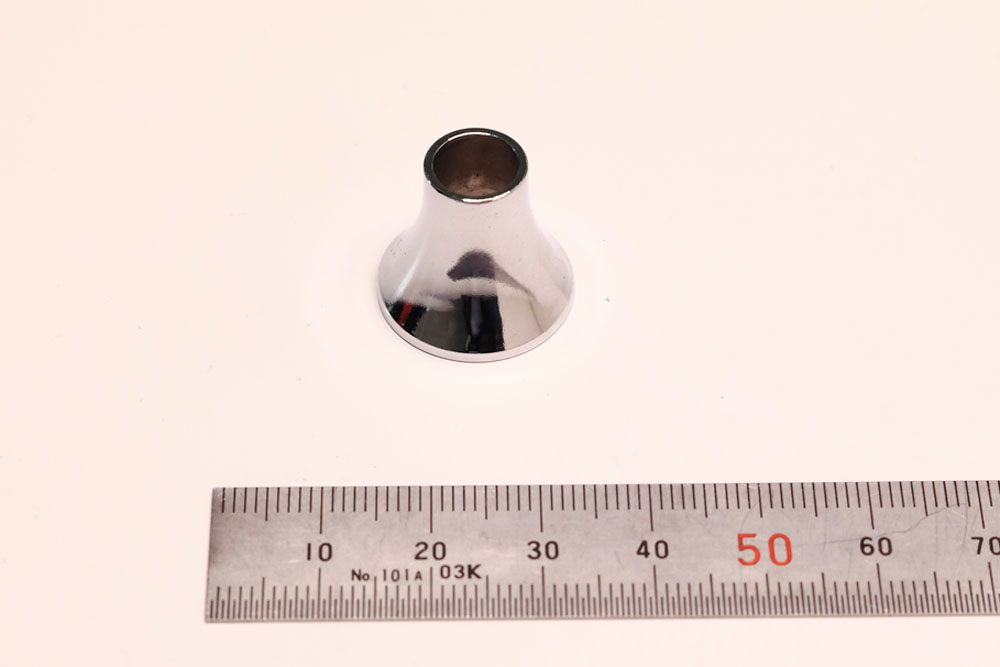

材質:SPCC-SD　
（鉄）
板厚:t1.6mm～ｔ3.0ｍｍ　
φ31.8～φ150
後加工:クローム鍍金
製品用途:装飾金物
（パイプキャップ）

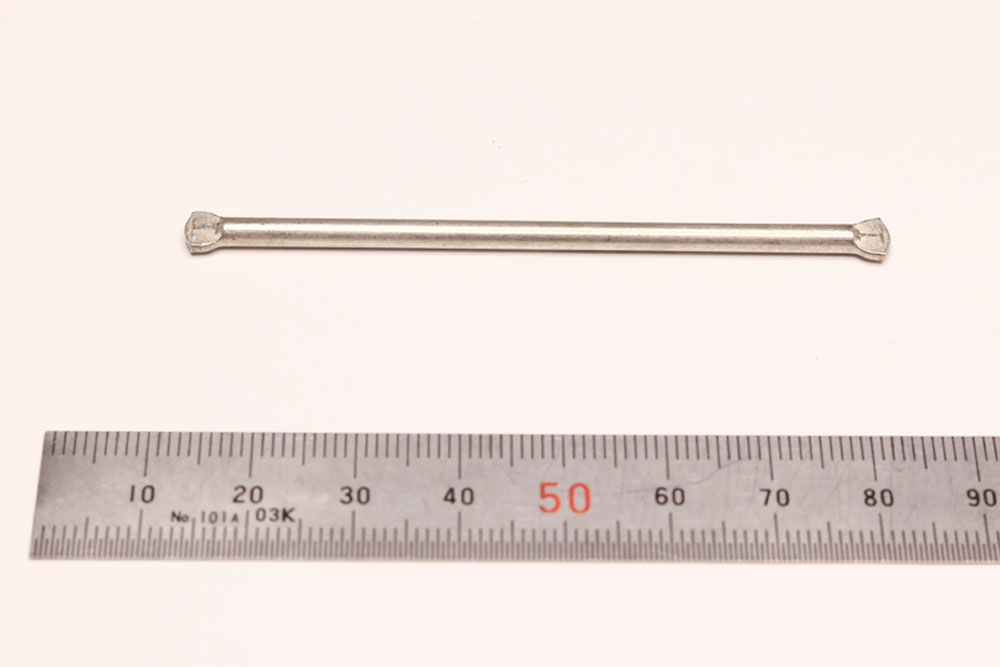

材質：SWM-B
（鉄線）
線径：∅3.0ｍｍ
加工後：スズメッキ処理
製品用途：自動車関係

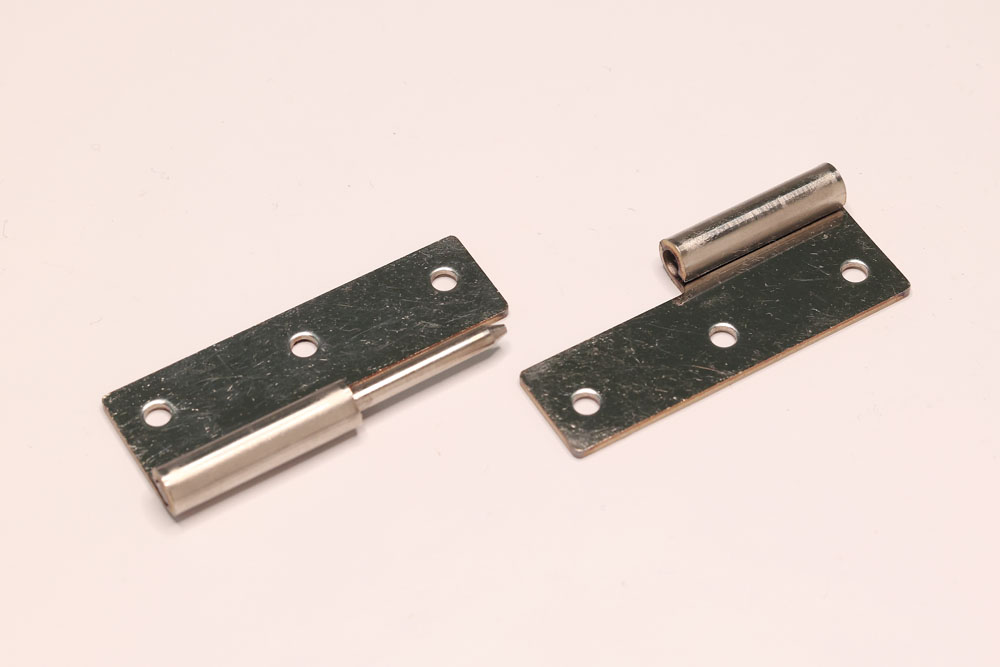

材質:SUS　304　BA　
（ステン）
板厚:t1.5mm
後加工:ピン入れ・脱脂処理
製品用途:装飾金物
（抜き差し丁番）

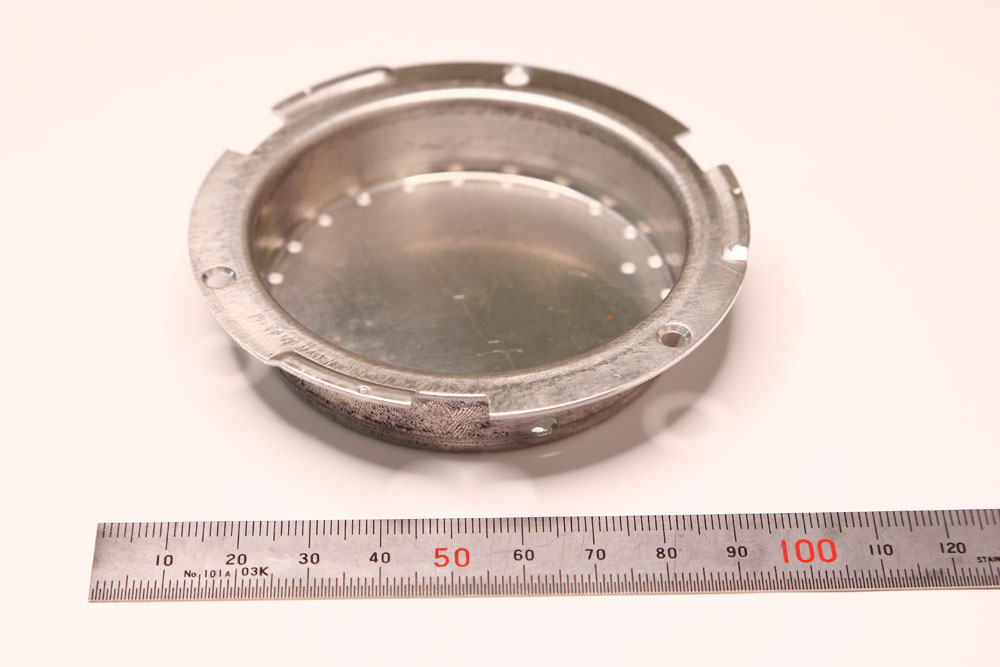

材質:SGCC－Z12　
（鉄）
板厚:t0.6mm
後加工:タップ加工・　　
脱脂処理
製品用途:照明器具　
（ダウンライト部品）

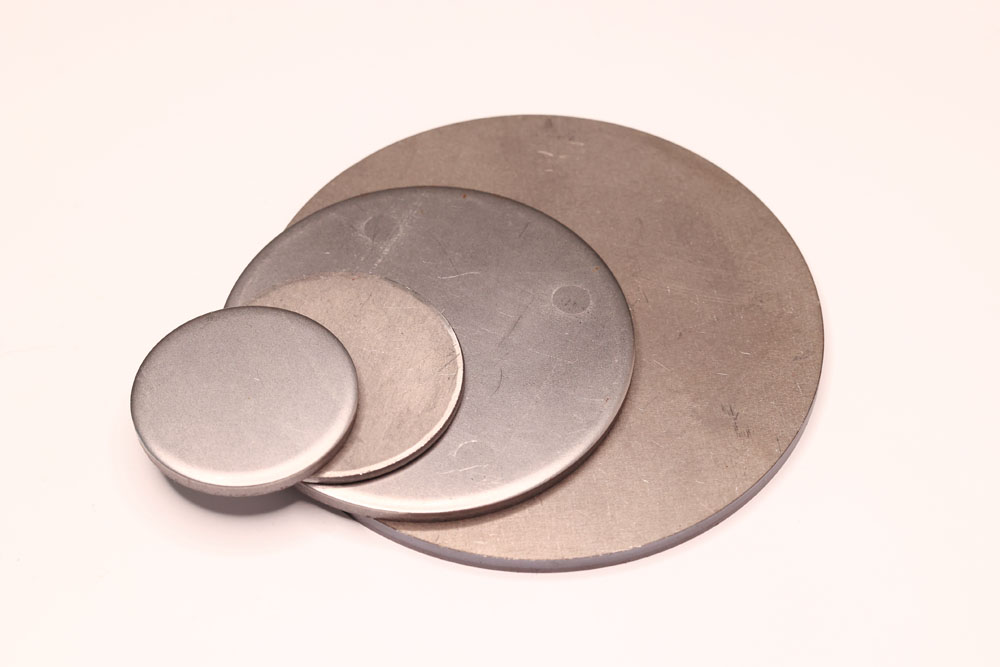

材質:SPHC－P
（鉄）
板厚:t6.0mm～
ｔ9.0ｍｍ　27ｇ～150ｇ
後加工:三価クロメート鍍金
製品用途:二輪車部品
（ウェイト）

｜単発プレス加工

ダイクッションによる絞り加工、カム金型での加工、QDC方式を取り入れた加工etc

＝単発プレスの対応範囲＝
材質：ステンレス、アルミ、鉄、真鍮、りん青銅、各種バネ材、etc
板厚：t0.1ｍｍ～t4.0ｍｍ程度
対応ロット：数100個～数万個程度

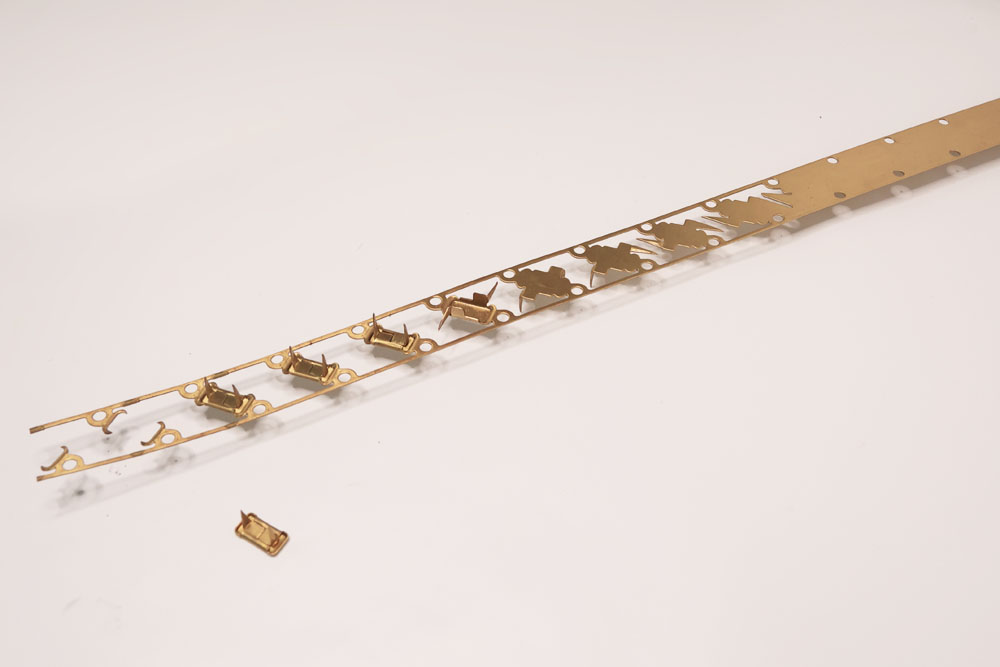

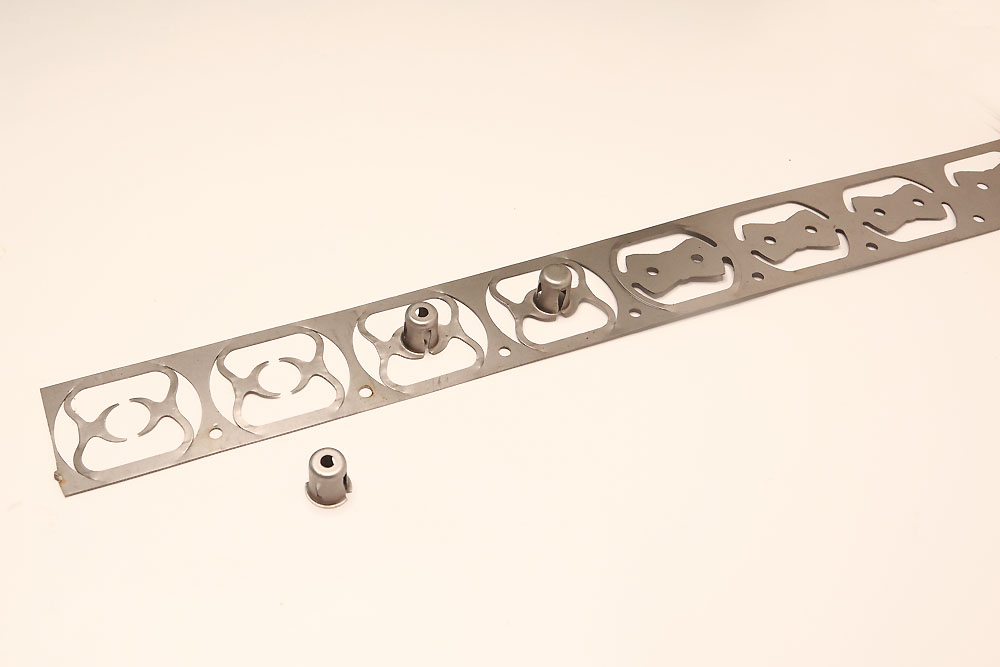

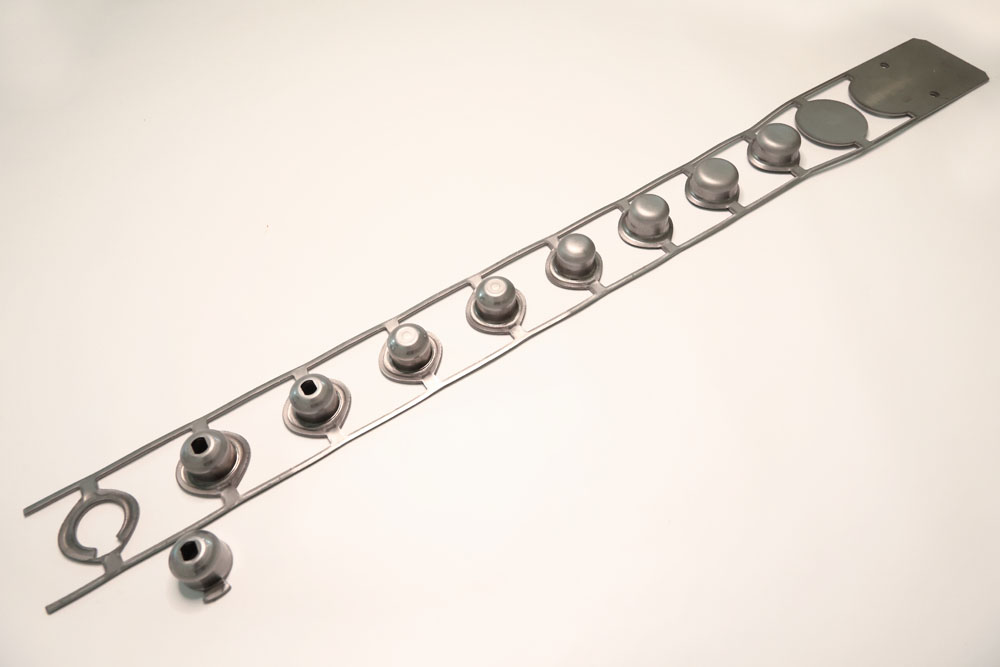

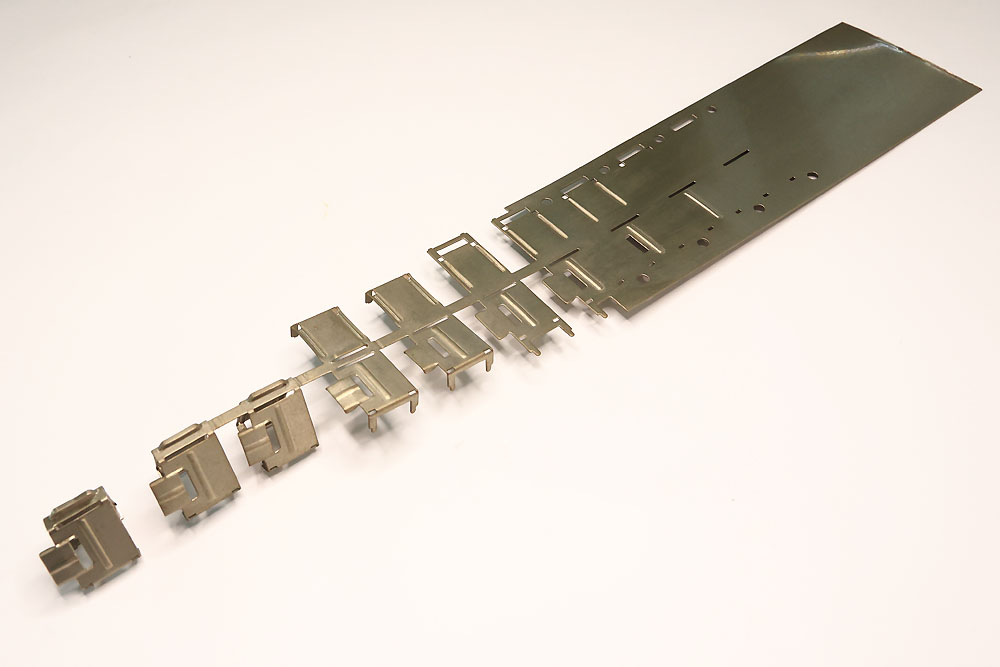

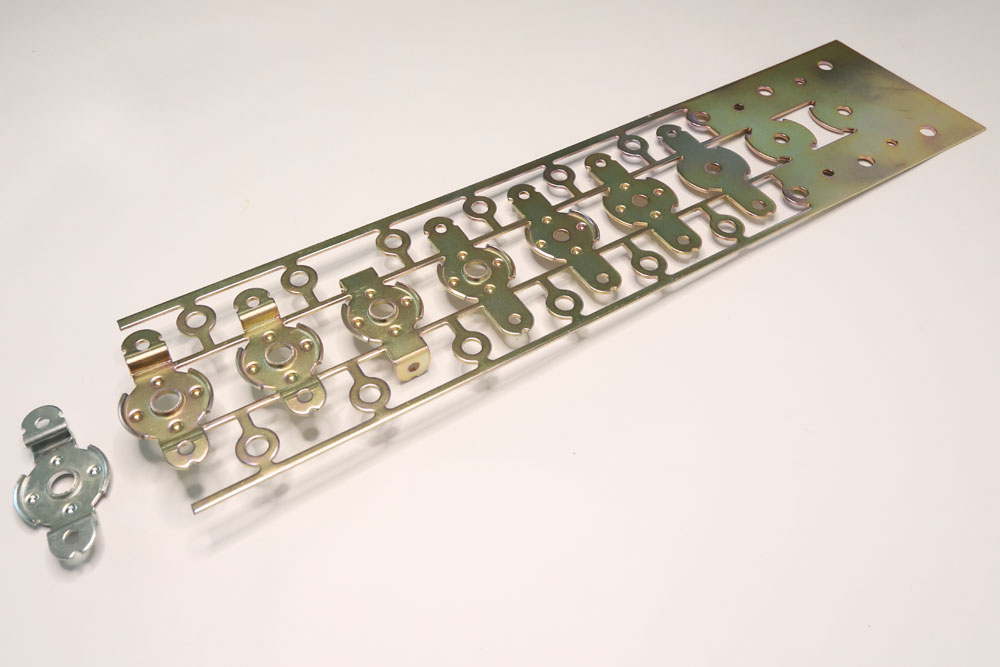

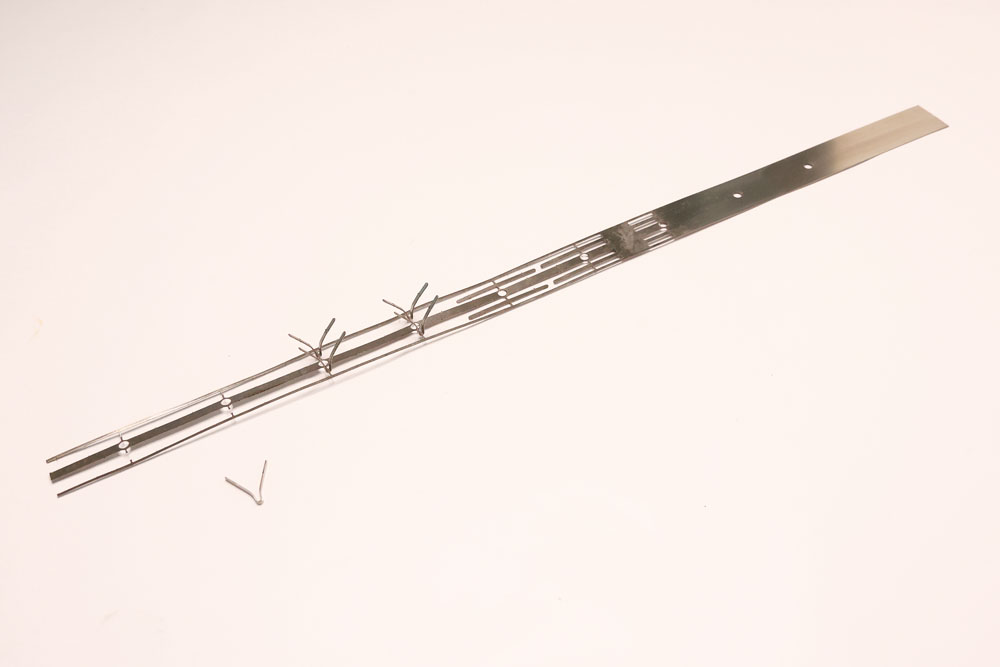

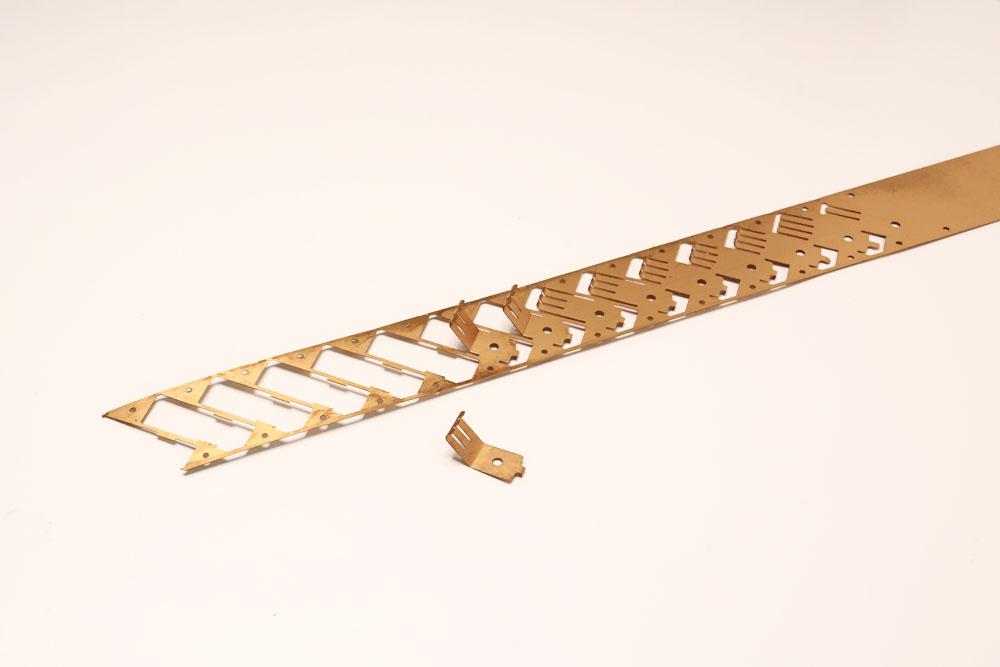

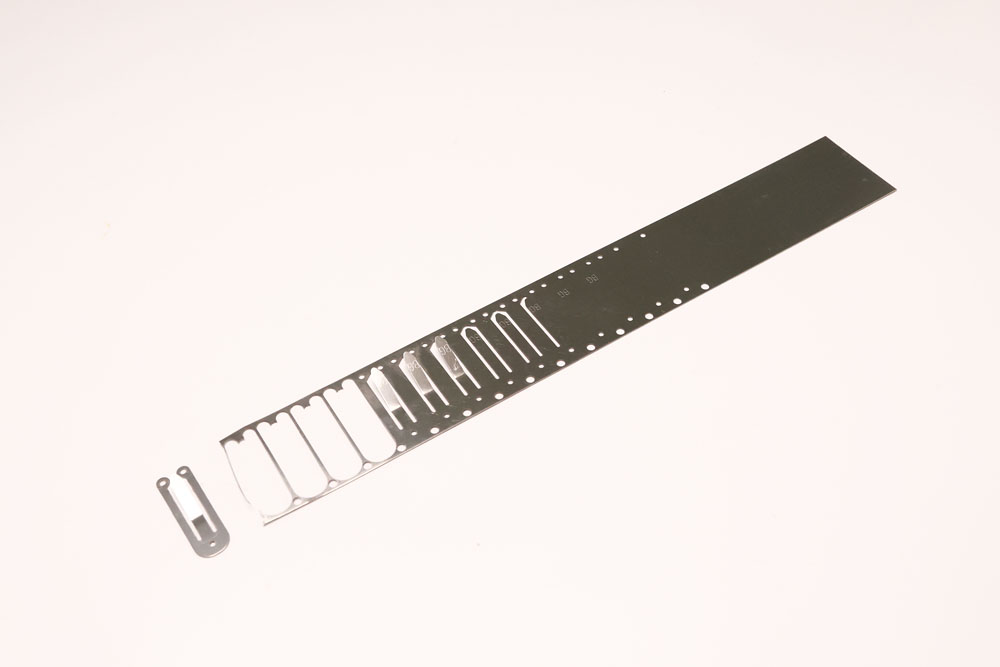

順送プレス加工事例　　

材質:Ｃ5210Ｐ-Ｈ材
(りん青銅）　
板厚：t0.15mm
後加工：脱脂処理
製品用途：ＯＡ機器

材質:ＳＰＣＣ－ＳＤ
（鉄）
板厚：t0.8mm
後加工：3価クロメート鍍金
製品用途：マグネット金具

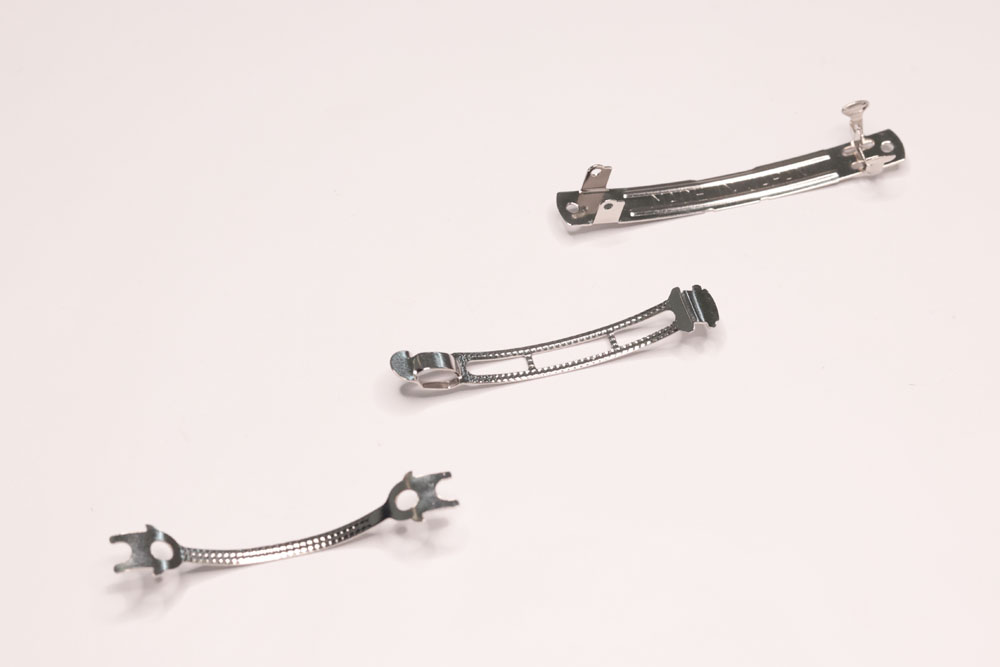

材質：Ｓ60C
（鉄）
板厚 ： t0.45mm
後加工：バレル処理・熱処理・
ニッケル鍍金
製品用途：ヘアーピン

材質：SUS　301-H
（ステンバネ材）HV450
板厚 ： t0.35mm
《後加工：バレル研磨・塗装》
製品用途：ヘアーピン


材質：ＳＰＣＣ－ＳＤ　
（鉄）
板厚：t1.6mm
後加工：3価クロメート鍍金
製品用途：自動車部品

材質：ＳＰＣＣ－ＳＤ　
（鉄）
板厚：t0.5mm
後加工：3価クロメート鍍金
製品用途：自動車部品

材質：ＳＰＣＣ－ＳＤ　
（鉄）
板厚：t2.0mm
後加工：3価クロメート鍍金
製品用途：自動車部品


材質：C7521-1/2H
（洋白）
板厚 ： t0.6mm
《後加工：バレル研磨・塗装》
製品用途：服飾金具

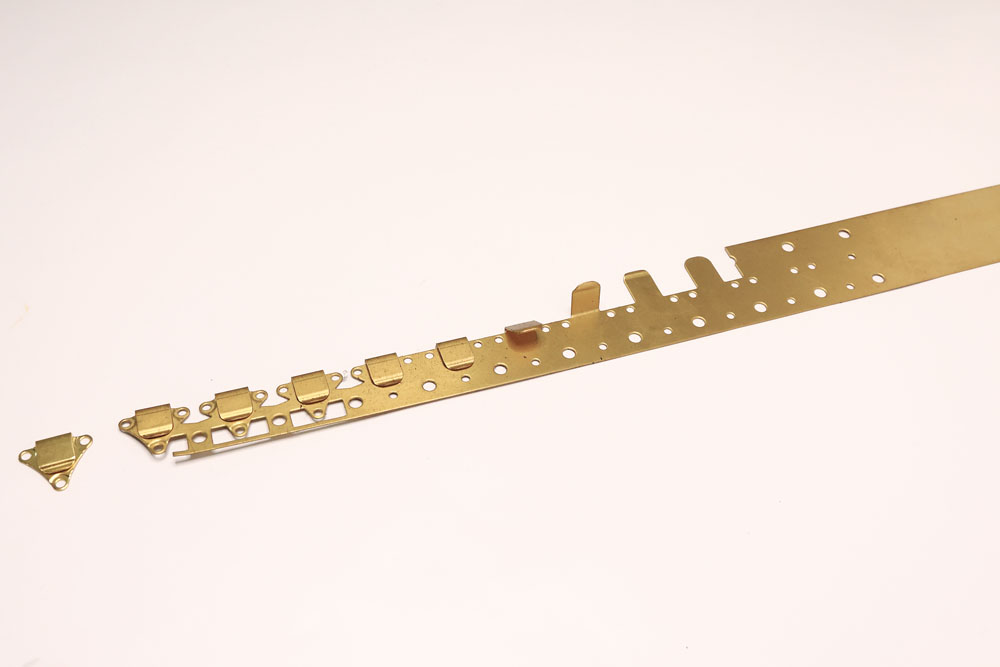

材質：C2680R-1/2H
（真鍮）
板厚 ： t0.7mm
後加工：バレル研磨・塗装
製品用途：服飾金具

材質：C2680R-H
（真鍮）
板厚 ： t0.6mm
後加工：バレル研磨・塗装
製品用途：服飾金具

材質：SUS　301 CSP　1/2H
（ステンバネ材）
板厚 ： t0.4mm
後加工：バレル研磨
製品用途：服飾金具

材質：SUS　304 CSP　1/2H
（ステンバネ材）
板厚 ： t0.2mm
後加工：テンパー処理
製品用途：ＯA機器

｜順送プレス加工

弊社では小物の順送プレス加工を行なっております。
順送プレスの場合、「送りミス検出」「製品排出検出」「下死点検出装置」など自動検出を徹底し加工不良を撲滅するとともに、
金型のトラブルを未然に防ぎ、品質安定と大切な金型を良い状態に維持する為取り入れています。

NCフィーダーは高精度送りのものでパイロットの無い金型でもシビアな送り精度を実現します。

＝順送プレスの対応範囲＝
材質：ステンレス、アルミ、鉄、真鍮、りん青銅、各種バネ材、etc
板厚：t0.15ｍｍ～t2.3ｍｍ程度
対応ロット：数千個～数10万個程度

単発金型・順送金型・治具製作
お客様のニーズに合った金型づくり
手書き図面からでも、こちらで正式図面に仕上げ金型製作します。

企画提案での加工事例　　

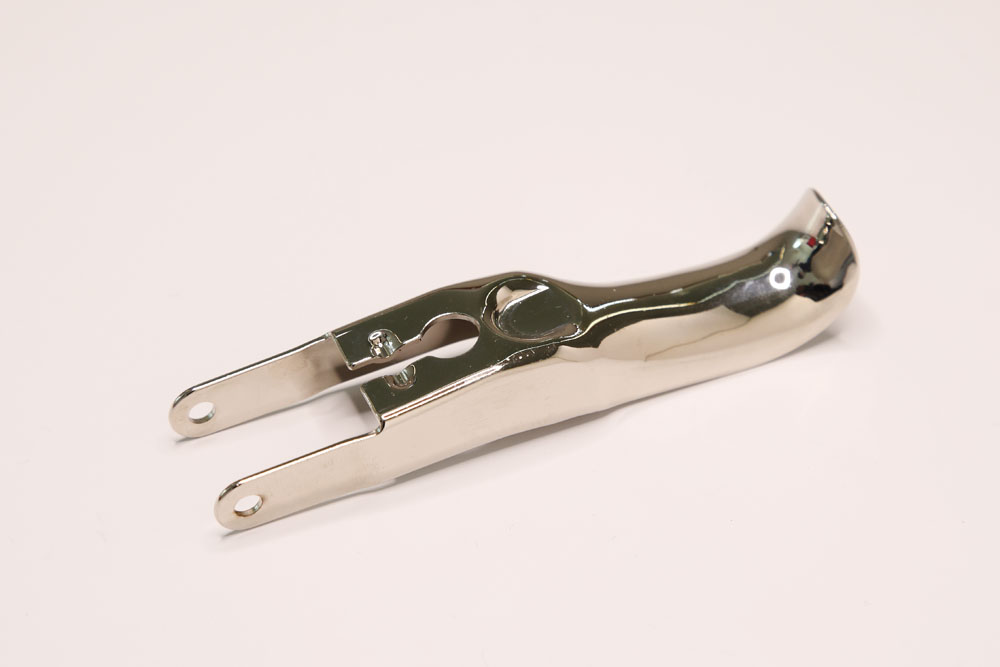

製品の製作事例　その1
材質:SPCC－SB　
（鉄）

スプレーガン　トリガー
2次元の図面からの製作
3次元用にプログラムを作成し、
NC加工での金型製作。

▽工程
金型製作→材質選定・
熱処理試作・鍍金処理など
提案→製品製作

製品の製作事例　その2
材質:SPCC－SD　
（鉄）

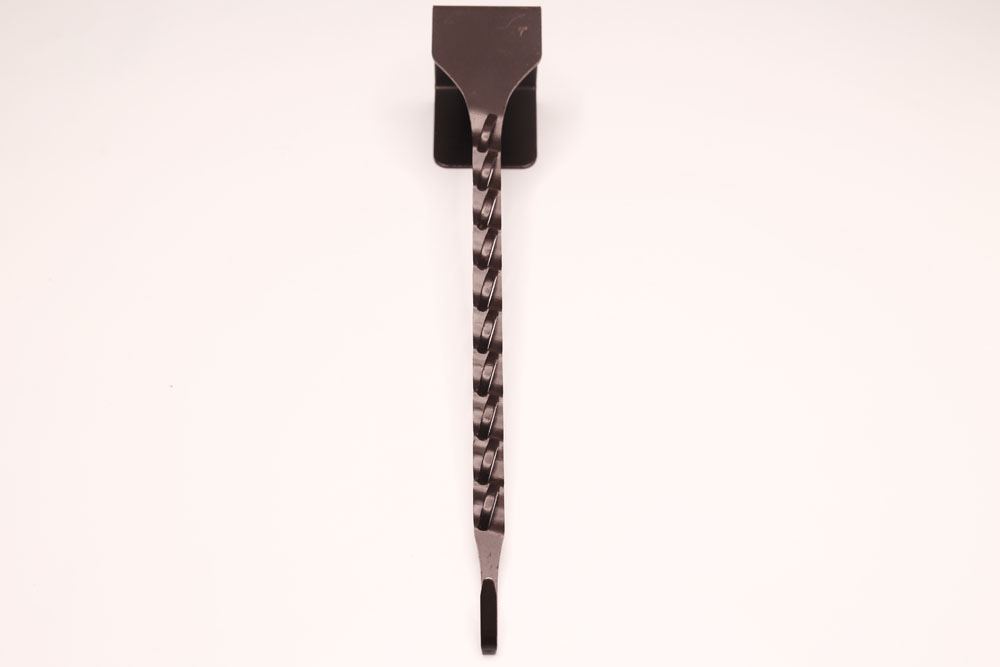

お客様からのご依頼でクリスマス
の飾り付けに、玄関ドア用に、
フック金具製作のご依頼 。
キャンドルをイメージして製造。

▽工程
製品のデザイン提案→試作品→
図面作成→金型製作→製品製作

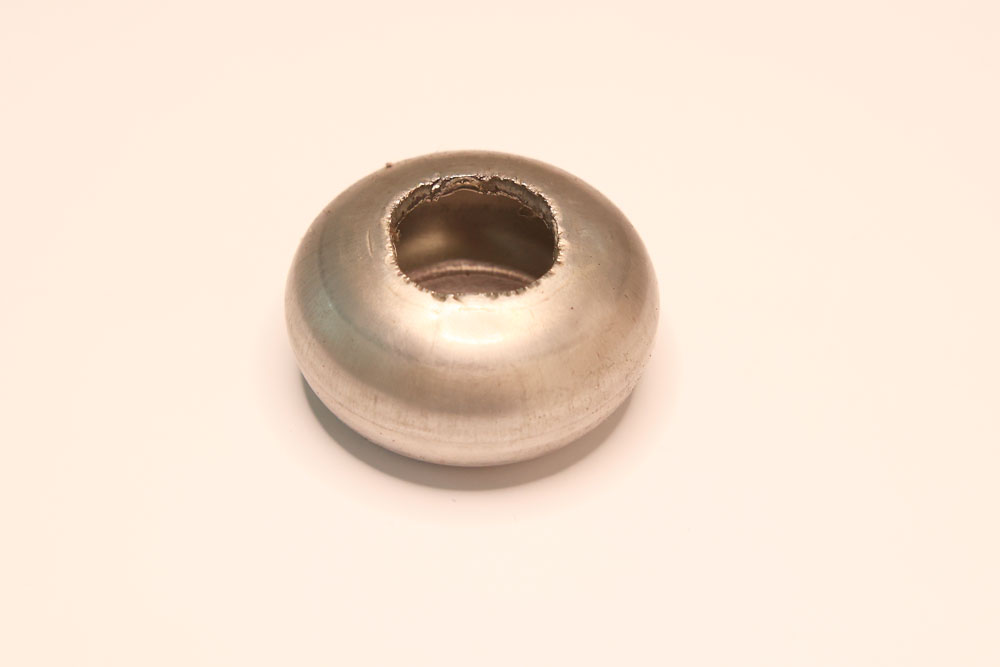

製品の製作事例　その3
材質:SPCC－SB　
（鉄）

二輪車用の部品
プレスで絞り加工、天穴のエッジ
が必要なのでペンチレスでの切削
加工。 外観の仕上がりと耐食性
が求められている製品。

光沢の出る様にバレル研磨、
メッキは下地Wニッケルのクロー
ム、膜厚20ミクロン仕上げ。


材質：SPCC-SB
（鉄磨材）
板厚：ｔ1.0ｍｍ
加工後：クロームメッキ
製品用途：装飾金具

他、お客様のご要望にお応えします

①試作

■新製品の立ち上げ前の試作を製作します。
製品作りりには試作は大切です。金型製作図面上だけでは気付かない事が多分にあり勘合具合いや、
二次加工との兼ね合い、表面処理等などで、思惑通りにいかない事があります。
金型製作前の製品試作はお薦めいたします。

②２次加工

■プレスにまつわる二次加工を承っています。
■タップ・カシメ・スポット・バレル・バフ研磨・脱脂・熱処理・メッキ・塗装・アルマイ、etc
社内で出来ない分は、信頼出来る業者様にお願しています。

③取り扱い材料

■取扱い材質
鉄・ステン・アルミ（板、コイル材、フラットバー、型材）・真鍮・りん青銅・ブリキ・各種バネ材・特殊鋼・線材・パイプetc
ご要望があればミルシートをお付けいたします。

■取扱い板厚
ｔ0.1mm～ｔ4.5mm位い
取扱い材料は入手可能です。

④取り扱い製品

■二輪、四輪車パーツ・DIY商品・ランドセル金具・弱電・ロック部品・照明器具・建築金物・ 服飾金具・仏具・医療品、etc
